XRefs binden über Befehlseingabe

Mit dem Befehl _-XREF kann man, ohne den eigentlichen XRef-Manager zu öffnen, referenzierte Dateien in der geöffneten Datei bearbeiten (siehe Bild 1).

Bild 1 - XRef Befehlseingabe/-auswahl

Das ist besonders nützlich wenn man verhindern möchte, dass AutoCAD die entsprechenden Dateien zusätzlich im Hintergrund noch markiert. Dies geschieht z.B., wenn man hierzu den XRef-Manager benutzt (siehe Bild 2).

Bild 2 - Verhalten bei Benutzung des XRef-Manager

Einen neuen Block aus einem vorhandenen Block erstellen

In diesem Beispiel erstellen wir einen Block mit dem Namen "TAG1", Einfügepunkt oben rechts (Bild 1) und speichern ihn anschließend unter einem neuen Namen (Neuer Name=neuer Block).

Block TAG1 (Bild 1)

Nun soll es aber auch einen zweiten Block geben der genauso aussieht aber "TAG2" heisst.
Hierzu öffne ich den schon vorhandenen Block durch Rechtsklick im BLOCKEDITOR (Bild 2).

Blcokeditor über Rechtsklick (Bild 2)

Im Blockeditor ist die Registerkarte automatisch auf "Blockeditor". Hier einfach ganz links auf die Erweiterung "Offnen/Speichern" klicken und den Block mit "Block speichern unter" als neuen Block speichern (Bild 3 & 4). Fertig!

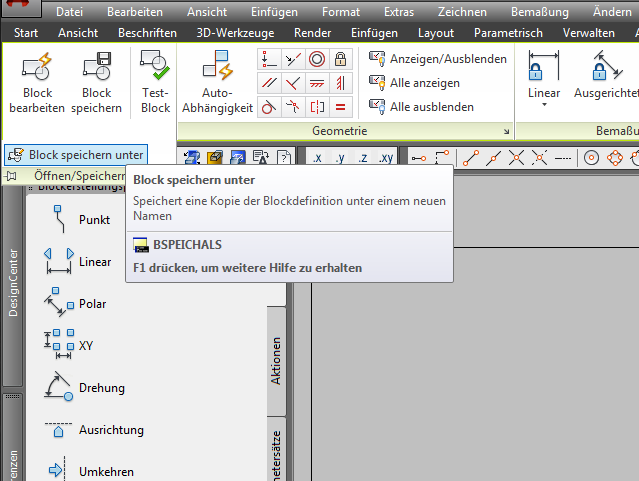

Block speichern unter (Bild 3)

Neuen Block benennen (Bild 4)

Nachträgliche Auswahl / Änderung des CAD-Programms für liNear CAD Solutions

Wenn versehentlich ein falsches CAD-Programm beim Start für liNear gewählt wurde, kann man dies durch Doppelklick mit gedrückter STRG Taste auf die "liNear CAD Solutions" Icone (z.B. auf dem Desktop) beheben. Beim Öffnen aus dem Startmenü reicht auch ein Klick mit gedrückter STRG Taste.
Anschließend öffnet sich folgendes Fenster wo man die Voreinstellung ändern kann:

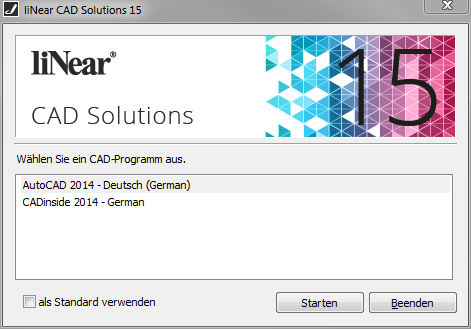

CAD-Programm Auswahl für liNear CAD-Solution

Ein AutoCAD Layout als eigene DWG exportieren

Mit dem Befehl EXPORTLAYOUT kann man in AutoCAD ein aktives Layout (Papierbereich) als eigenständige Zeichnung exportieren. Dies ist z.B. bei der Abgabe von Plänen recht praktisch, da man hier nur das als Zeichnungsdatei verschickt, was man auch zeigen möchte.

• Exportierte Objekte werden in der neuen Zeichnung visuell verdoppelt; sie werden daher möglicherweise getrimmt, skaliert, kopiert oder aufgelöst.
• Das Dialogfeld Layout in Modellbereichzeichnung exportieren wird angezeigt.
• Wähle den Speicherort und den Dateinamen für die neue exportierte Zeichnung.
• Alle Zeichnungen werden als Zeichnung (*.dwg) exportiert.

Der Befehl EXPORTLAYOUT steht nur in Layouts zur Verfügung. Der Befehl ist nicht auf der Registerkarte Modell verfügbar, während der Blockeditor aktiv, Referenzen bearbeitet oder das Ansichtsfenster maximiert ist.

Problem mit der Objektauswahl unter AutoCAD

Bei der Objektauswahl unter AutoCAD denkt man erst es handele sich um ein Problem mit dem Befehl PICKFIRST. Wenn eine Wertänderung hier aber nicht helfen sollte, kann ein Auswahlproblem (Objekt vor Befehl) auch mit dem undokumentierten Befehl QAFLAGS behoben werden. Der Wert muss hier dann auf "0" stehen!

Ansichtsfenster Maßstab in Schriftfeld übernehmen

1. Befehl _field ausführen
2. Schriftfeldkategorie: Objekte
3. Schriftfeldname: Objekte
4. Objekttyp: Button "Objekt wählen" klicken
5. Jetzt das gewünschte Ansichtsfenster auswählen
6. Anschließend unter Eigenschaften: Benutzerspezifischer Faktor auswählen
7. Abschließend noch eine Darstellung unter Format: wählen. Im Beispiel: 1:#
8. Nach bestätigen der Auswahl, das Dialogfenster mit OK schließen

Schriftfeld-Dialog "Schritt 1"

Schriftfeld-Dialog "Schritt 2"

AutoCAD PaletteAutoHideSpeed

Wenn Sie die Zeit zum automatischen Schließen der Werkzeugpaletten verändern möchten, ist dies ein nützliches Tool: http://www.jtbworld.com/download/PaletteAutoHideSpeed.zip

Weitere Infos gibt es hier: http://www.jtbworld.com/PaletteAuto-hideSpeed.htm

liNear-Objekte ohne liNear-Installation aufrufen und anzeigen

Sollte kein liNear auf Ihrem Rechner installiert sein können Sie sich trotzdem die Objekte ohne Probleme anzeigen lassen, bzw. den Plan öffnen ohne mögliche Fehlermeldungen zu erhalten.
Hierzu muss nur der liNear Enabler installiert werden.
Das Programm liegt unter folgendem Link zum Download bereit:
http://download.linear.de/de/Downloads/liNear%20Enabler
